Backwing-shims für AEON

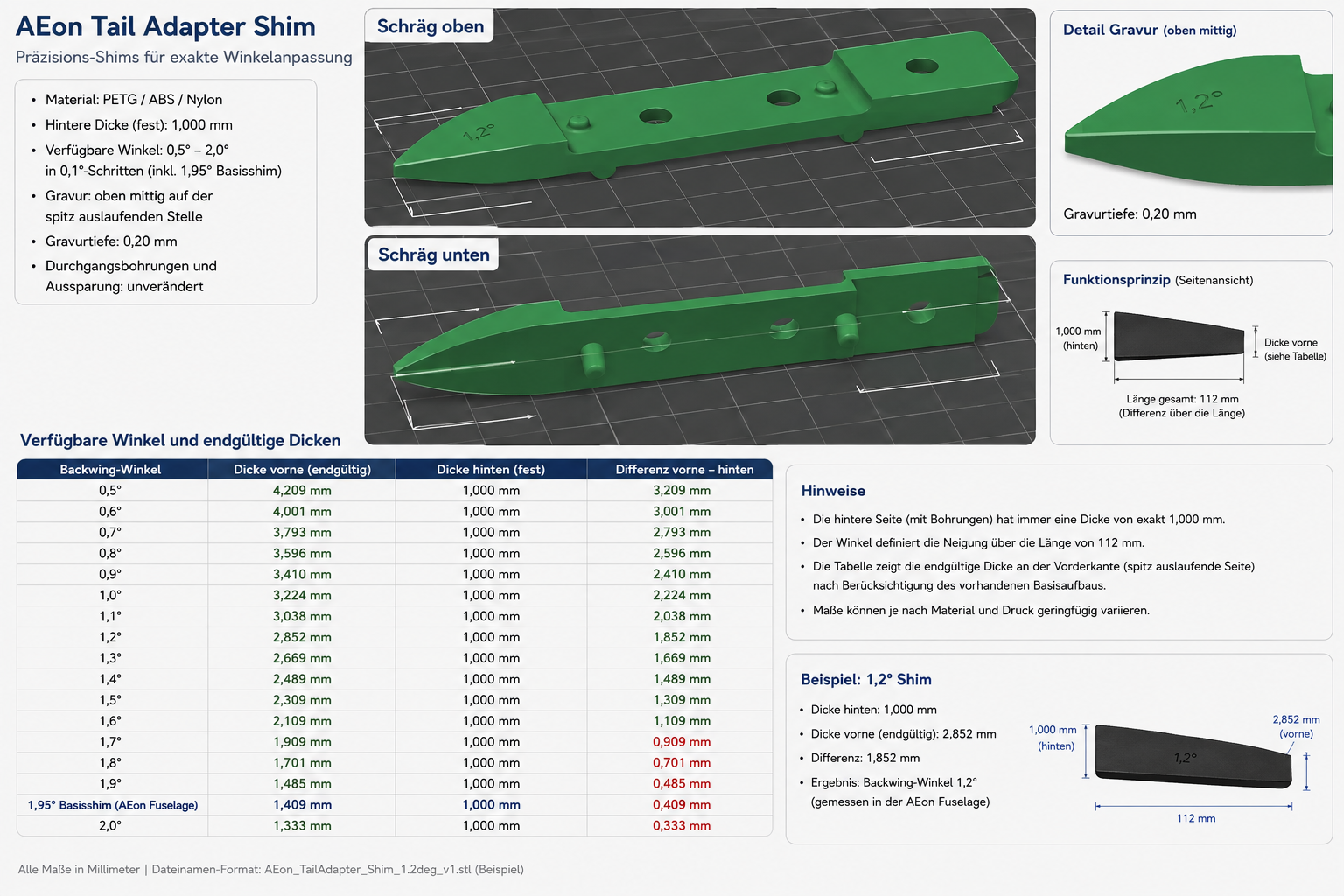

So habe nun STL Dateien für shims mit integriertem Tailadapter von 0,5-2 Grad in 0,1 Grad Schritten erstellt. Der shim sitzt unter dem Tailadapter integriert mit untershiedlichen Stärken aus denen die Winkel resultieren. Habe das auf meine Messwerte interpoliert. Den Basisshim habe ich schon im Februar von CBRA gezeichnet bekommen,

Der PLA Probedruck passt. HAbe auch alle shims im Bambulab Slicer nachgemessen, ob die Dicke zum Winkel passt. Gravur des Winkels habe ich oben gemacht, so sieht man immer, welcher shim montiert ist, der Strömungsverlust wird sich in Grenzen halten. Die Farbe ist je nach Druck vermutlich schwarz, wem das grün nicht gefällt, das macht halt der Bambulag Slicer in der Ansicht so

Da ich selbst schwer PA12 oder PA12CF drucken kann (bräuchte eine andere Düse und gehärtete Laufräder) werde ich das wo drucken lassen müssen. Oder ich bau meinen Bambulab P1S dafür um. Hat das schon wer von Euch gemacht?

Was meint ihr dazu?

Bestünde Interesse ein paar Sätze drucken zu lassen und im Forum zu verteilen, wird dann günstiger, oder könnte das jemand für uns (gegen Bezahlung) drucken?

Die Düse habe ich bei meinem PS1 selber auf die passende gehärtete 0,4 gewechselt. Hatte gutes how-to-it Video als Hilfe

ich würde ein set kaufen wenn es passt hält und bezahlbar ist😅

Zitat von Boris

Die Düse habe ich bei meinem PS1 selber auf die passende gehärtete 0,4 gewechselt. Hatte gutes how-to-it Video als Hilfe

Hast du auch das Zahnrad gewechselt, gibt ein gehärtetes, da das CF Filament abrasiv ist, kostet beides mit der Düse als Set 42 Euro, Umbau scheint kein Hexenwerk zu sein, habe Videos dazu gefunden.

Nein -nur die Düse - war faul

Zitat von cad184

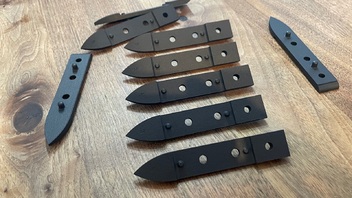

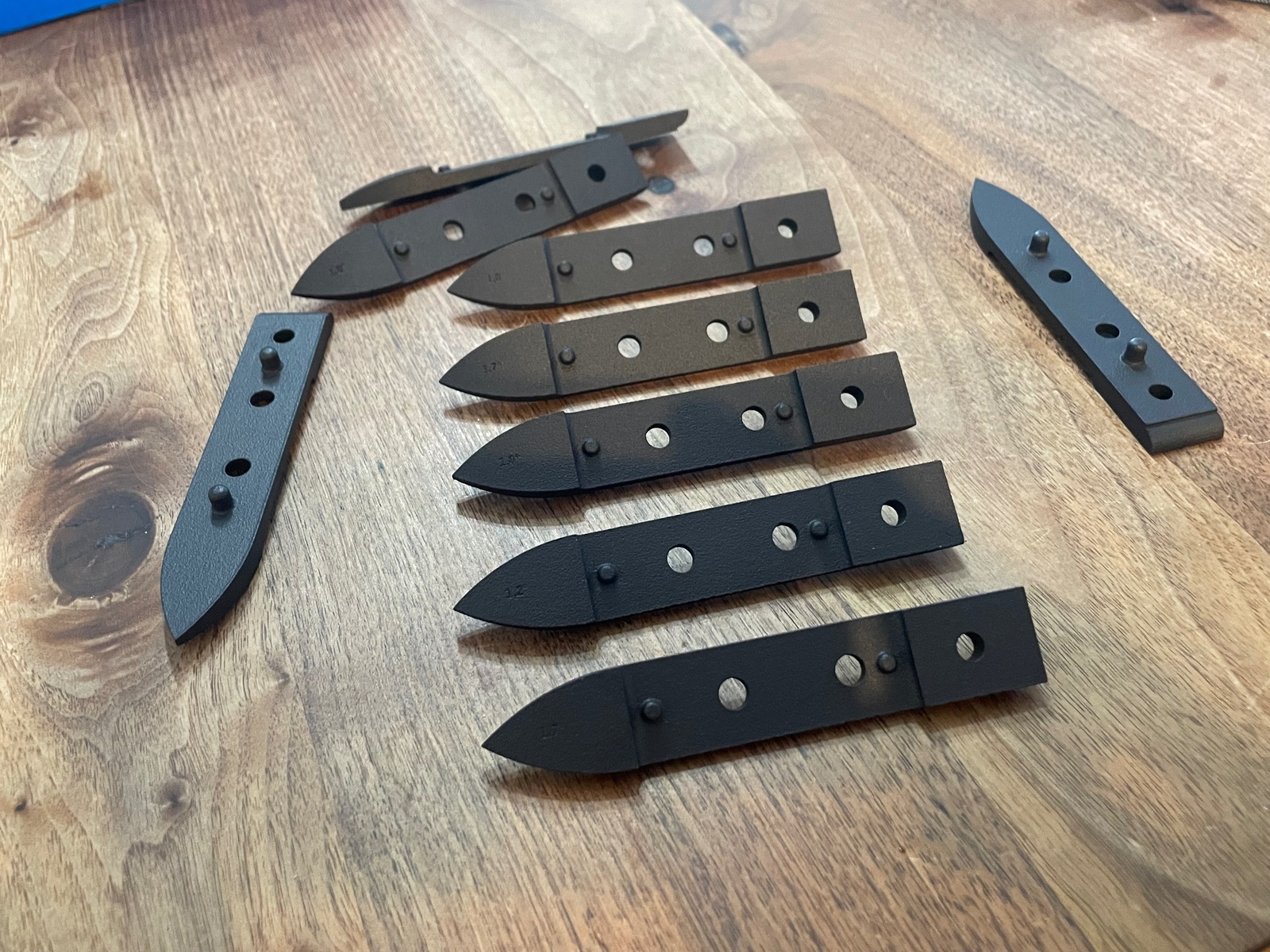

Habe gerade die Aeon shims vermessen und hatte da ein Aha Erlebnis.

Erst dachte ich an einen Messfehler, dann kam die Erleuchtung.

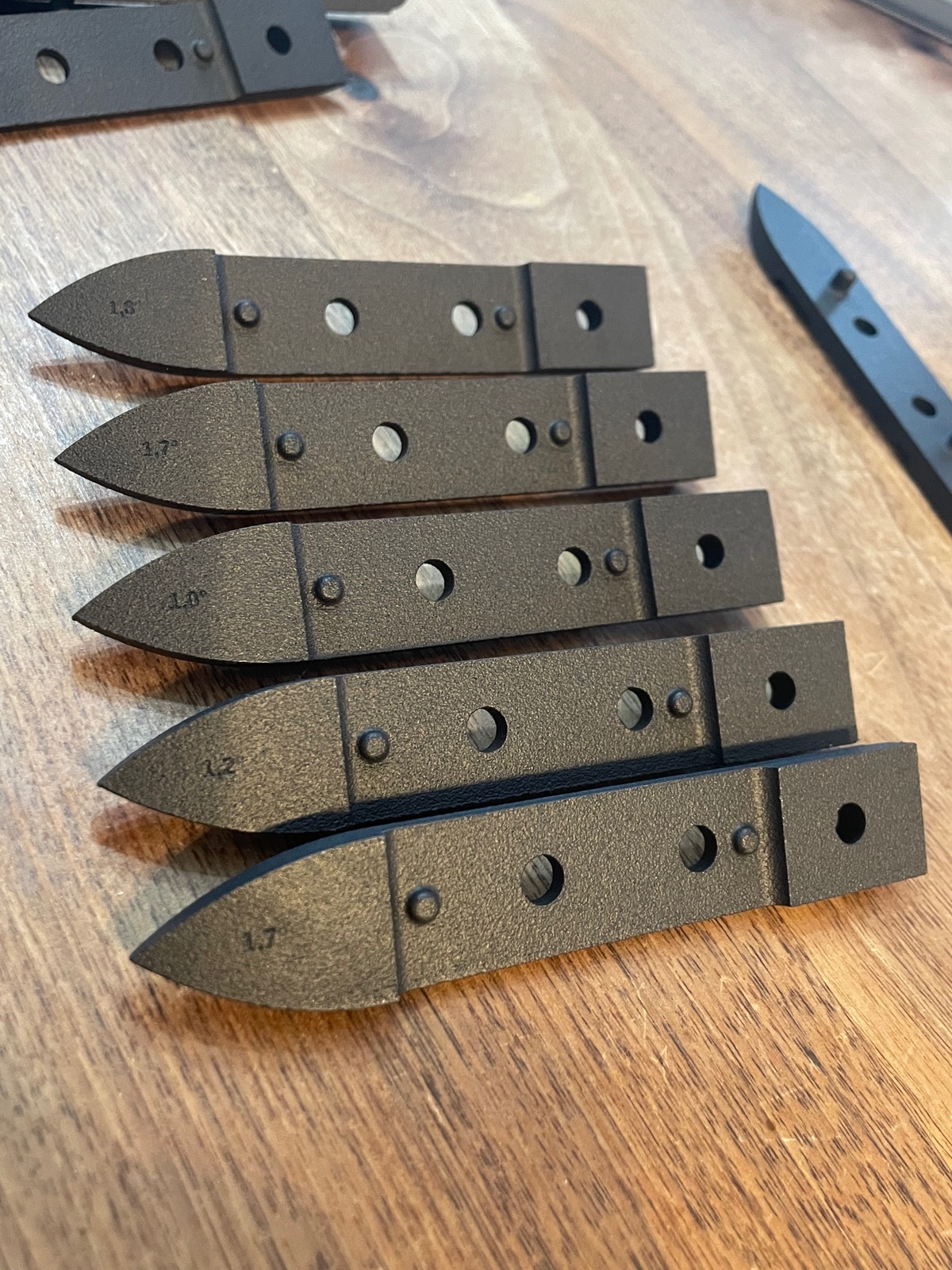

Die Grade, die auf den Shims angedruckt sind, bedeuten nicht, dass sich der Winkel des Backwing um diesen Wert ändert (was ich angenommen habe).

Die Grade bedeuten den echten Winkel, den der Backwing gemeinsam mit dem shim dann schlussendlich auf der Fuse einnimmt. Die Fuse dürfte so knapp 1,95 Grad natürlichen Winkel haben, der + 1,75 shim ändert das nur um 0,2 Grad.

Die Winkelberechnungen sind nur näherungsweise, der shim ist kein exaktes rechtwinkeliges Dreieck.

Hier die Messwerte (nur ein Bild, ich kann kein Excel einfügen)

Alles anzeigen

Doofe Frage, warum nimmt man nicht die originalen Patrik Teile? Zu teuer?

Zitat von Gerry

Doofe Frage, warum nimmt man nicht die originalen Patrik Teile? Zu teuer?

ich hätte gerne was zwischendrin😂

Zitat von Gerry

Doofe Frage, warum nimmt man nicht die originalen Patrik Teile? Zu teuer?

Weil wenn einzelne Teile brechen, ich nicht das Set mit 12 shims kaufen will, wo ich dann 3 brauche. Aber stimmt, doofe Frage😝

Ich verkaufe das Shim Set extrem selten, ich folgere daraus dass extrem selten etwas kaputt geht.

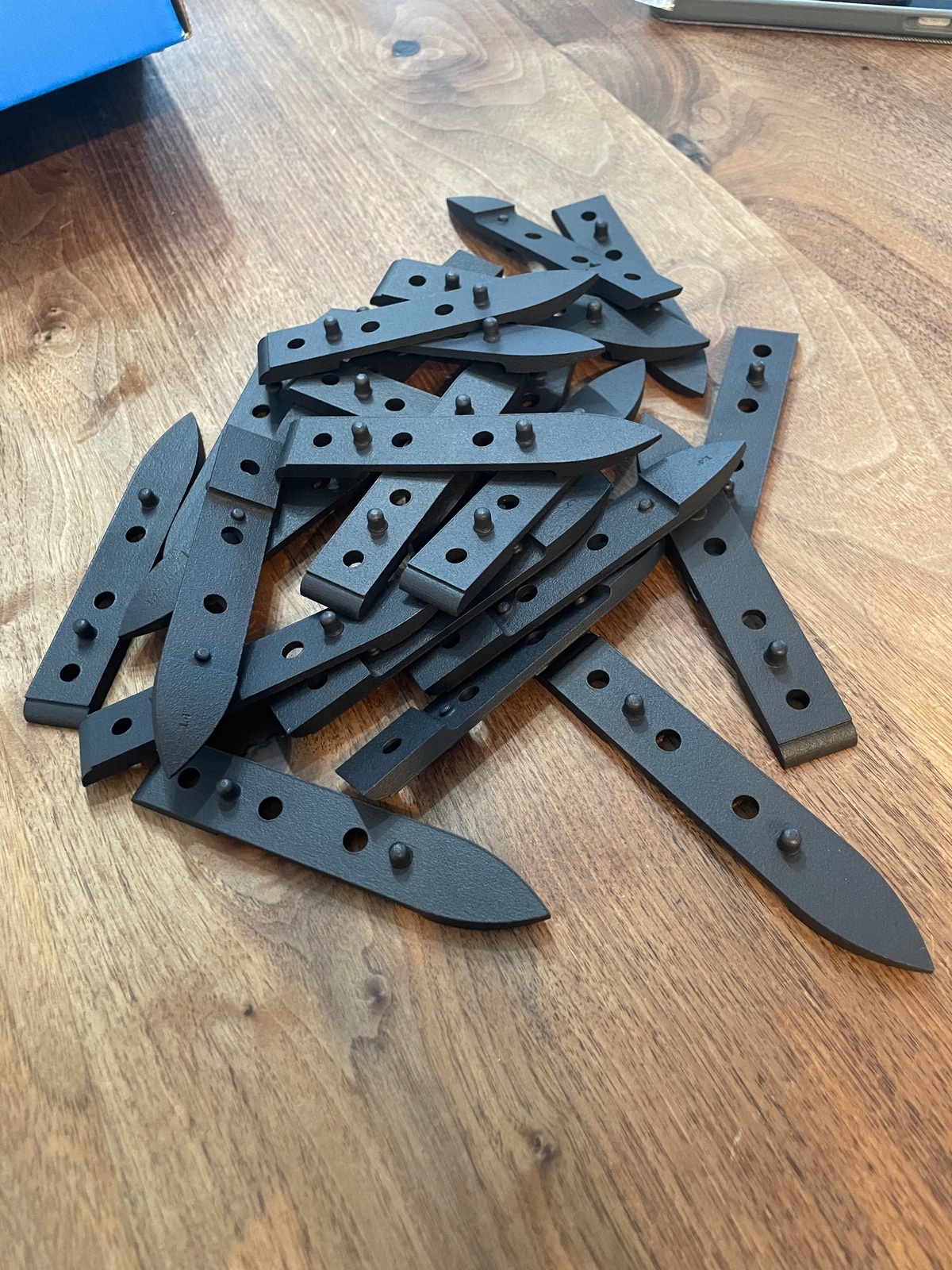

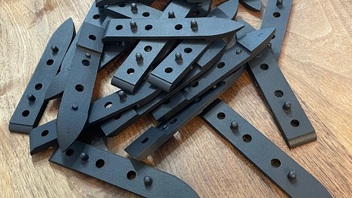

Habe mir mal 2 Sätze drucken lassen. In PA12 mit MJF (also massiv). Bin Ende August am Gardasee, da kann ich sie testen.

Aus welchem Werkstoff sind denn die von Patrik?

Wenn die doch haltbar sind, warum herumexperimentieren?

Foils du? Hast Du das Aeon? Also warum hinterfragst Du hier ständig, dass es spezielle Anforderungen gibt, die das Original nicht liefert. Die Antwort hast Du oben schon bekommen.

-Haltbarkeit

-einteilig

-engere Abstufung

-Möglichkeit einzelne Shims zu drucken, um nicht das ganze Set kaufen zu müssen, wenn ein shim defekt ist.

- weil es mir Spaß macht

Es interessiert mich beruflich.

Wenn ein Produkt ausgereift und standfest ist und Ich möchte es selber nachbauen, würde ich zuerst hinterfragen, wie der Aufbau des Originals ist.

Aber ich bin jetzt hier raus.

ich denke, die von Patrik sind Industrieller Plastik-Spritzguß?

die Eigenbau meist z.B. PETG-CF oder ähnliches.

cad184

könnte ich bitte den Datensatz bekommen - würde versuchen auch für mich selbst zu drucken,

vielen herzlichen Dank, Boris

Gerne, schick mir bitte deine email-Adresse, finde die gerade nicht.

Du druckst Pa 12 Cf ( wollte ich mir mit Filament trocknen nicht antun) oder PETG Cf ( wäre mit größerer Düse für mich eine Option)?

Meine shims kommen nächste Woche, dann wird am Gardasee getestet.

Habs doch noch gefunden, ich schick dir morgen die files.

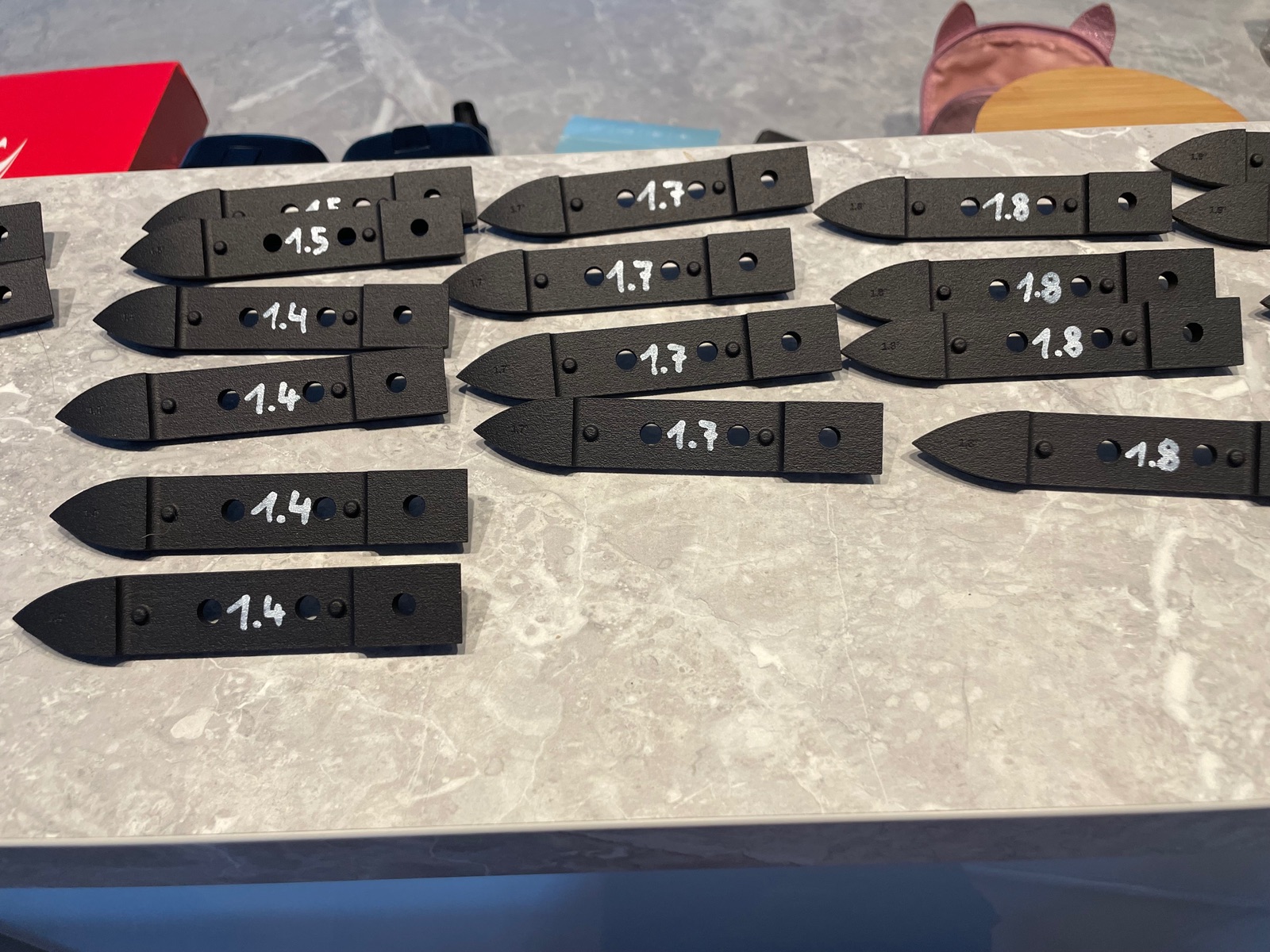

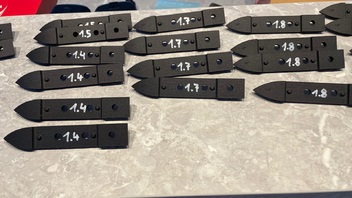

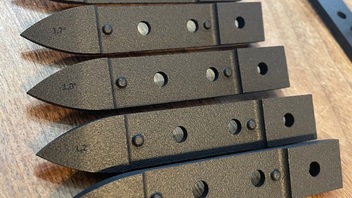

Die shims sind da. Qualität und Passgenauigkeit sind sehr gut. Wirken sehr stabil. Die Beschriftung hätte ich größer machen sollen. Am Strand ohne Brille schwer lesbar. Werde noch mit Lackstift beschriften.

Besser: Senioren Edition😜

druckst du die auch für forumsmitgliedee ?

Ich kann selber das Material nicht drucken. Wenn du mir deine mail Adresse gibst, ksann ich dir die Dateien schicken und du lässt sie wo drucken.
