Zitat von jaxblckk

Kannst du mir Shims empfehlen? Aktuell nutze ich nur das Pryde System mit deren Schraube am Mast, is aber nicht ideal und würde da diese Saison gern etwas aufrüsten..

Ich kenne das Pryde System nicht.
Ich verkaufe nur die hier. Sind die langen aus Nylon PA12. Haben sich bis jetzt bewährt.
Habe auch die kurzen, die kauft eigentlich aber keiner.
Mast Rake Foil Shims lang

Zitat von chrigi

Sorry wenn ich gleich hier frage, bisher nichts gefunden, gibt es 3D Daten dieser langen Shims (wie von AL360)?

Habe meine selbst gezeichnet. Die Dateien nützen Dir eh nur was, wenn Du einen geeigneten Kunststoff drucken kannst.

Zitat von chrigi

Ah ok und kein Problem, verstehe ich sehr gut wenn du die Daten nicht teilst hier.

Drucker mit sehr stabilem Material hätte ich schon zur Verfügung...

sind zwar zweiteilig - manche finden das besser - aber hier solltes du daten finden - beachte auch die materialempfehlungen!

Thema

Shims inkl Box

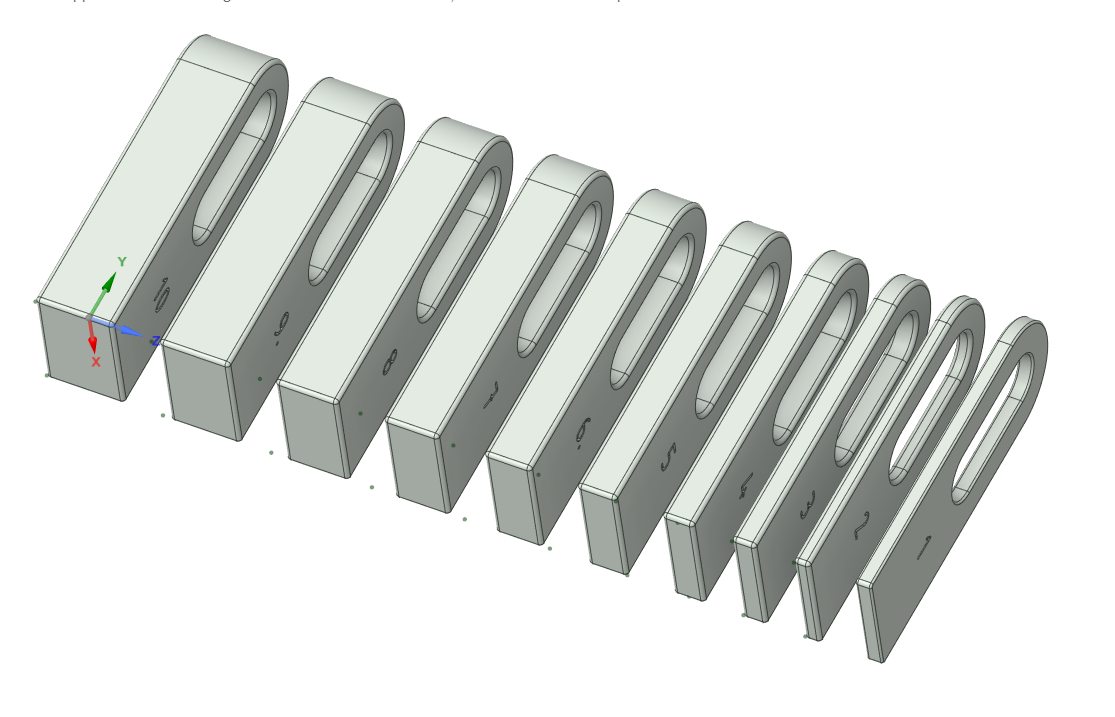

Ich wurde ja von @Boris gebeten ihm mal ein paar shims zu zeichnen die er sich dann drucken lässt

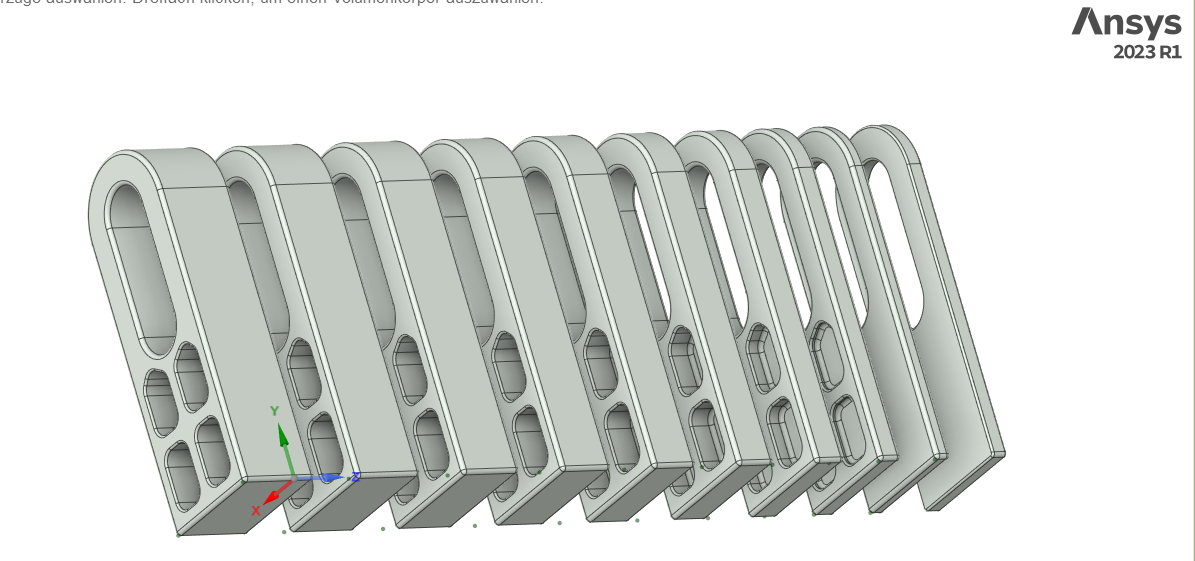

jetzt gabs auf seinen wunsch ein update vom design - das langloch wurde länger

Ich stell die gerne hier ein
natürlich unverbindlich - muss jeder selber wissen was er macht

materialempfehlung PA 11 oder PA 12 - bewährt von einem HP Multijet

so sehen die aus

forum.timeto.surf/attachment/2053/

forum.timeto.surf/attachment/2054/

c-bra

5. Februar 2024 um 18:43

das verbesserte Shim von christian, c-bra, ist sehr angenehm, weil man auch wirklich jede bisschen schief schräger laufende DT-Schraube da sauber durchfädeln kann.

Zitat von P-W-S

Habe meine selbst gezeichnet. Die Dateien nützen Dir eh nur was, wenn Du einen geeigneten Kunststoff drucken kannst.

Ich teste das mal, kann nur besser sein als das Standard Teil von meinem Foil

Wenn du dir shims besorgst, kauf dir auch eine Levelbox.

Zitat von Rumpelstilzchen

Wenn du dir shims besorgst, kauf dir auch eine Levelbox.

Die habe ich schon

Ich glaube nicht, dass das funktioniert. Du willst damit eine vollständige Passung über die ganz Länge des Tuttlekopfes erreichen? Wie du ja selbst schreibst hast du auf der hinteren Schraube Zug, also wird der Druck immer nur vorne auftreten. Das sollte ein langer shim besser verteilen, aber ganz optimal wird das nicht.

Wenn du den von dir geplanten Keil nutzt, sehe ich die Gefahr, dass dann mit dem zusätzlich shim, der den Winkel einstellt, der Mast etwas weiter aus der Box heraus steht und die Passung an den runden Tuttlekopfbereichen wieder schlechter wird.

Bin aber gespannt, was andere dazu meinen.

Ist leider ein schlecht konstruiertes System, dass man halt zu Zeiten eingeführt hat, wo man noch an eine Doppelnutzung Foil/Finne geglaubt hat. Besser wäre eine vollständig neue Foilbox, mit entsprechenden Materialstärken am Mastkopf, dass z.b auch M8 Schrauben verwendet werden könnten. Wird es aber so schnell wohl nicht geben…

Glaube auch nicht das sich da in absehbarer Zeit was ändert.

Die zeeko Lösung finde ich etwas besser mit dem Kragen am Mast, man hat mehr Auflagefläche

Ich bin mir ziemlich sicher, der gelb markierte "Keil" entspricht den von Starboard "vorgestanztem" Stück bei den Alu Foilmasten. Diese werden/wurden bei den IQ Youth Wettbewerben engesetzt! Vielleicht kann da jemand nachmessen und Dir die Daten übermitteln.

Zitat von chrigi

In dem Thread habe ich nur Daten zu den kurzen Shims gefunden - habe ich die langen übersehen?

Mit den kurzen Shims habe ich mir meine Foilbox kaputt gemacht, welche ich nun wechseln musste! In Anwendung mit einem Foil mit Deep Tuttle Kopf, ist der Druck mit einem Shim vorne, zumindest bei meinem Gewicht von schlanken 100kg, offensichtlich sehr gross. Eine grossflächigere Verteilung mit den langen Shims müsste besser sein. Ich weiss schon, ab der Hälfte wechselt es auf Zug bei der hinteren Schraube, ich denke wäre trotzdem besser mit Shims über die ganze Länge. Was meint ihr? (abgesehen davon, dass ich mir ein Aeon kaufen soll, wo der Kopf vorne mit der Nase aufliegt und hinten geshimt wird )

Damit der lange Shim funktioniert, braucht es ja noch einen "Keil", welcher den DeepTuttle auf den FoilTuttle nullt... hat dazu jemand Daten oder ein Teil zu kaufen? (so würde sich wohl langsam das Porto von Peter in DE in die Schweiz lohnen...)

Der Gedanke an sich ist gut.

Ich war auch schon mal dran einen Adapter zu zeichnen der den Kopf auf "Gerade" setzt und zusätzlich noch den Mast Rake verändert.

Ich habe das Ganze dann aber wieder verworfen.

Meine Shims in die Schweiz zu verschicken wäre jetzt aber auch nicht das Problem.

Die Differenz für das Porto zwischen D und CH würde ich übernehmen. Kann ich als Warensendung Prio schicken.

Zitat von eightbft

Ich bin mir ziemlich sicher, der gelb markierte "Keil" entspricht den von Starboard "vorgestanztem" Stück bei den Alu Foilmasten. Diese werden/wurden bei den IQ Youth Wettbewerben engesetzt! Vielleicht kann da jemand nachmessen und Dir die Daten übermitteln.

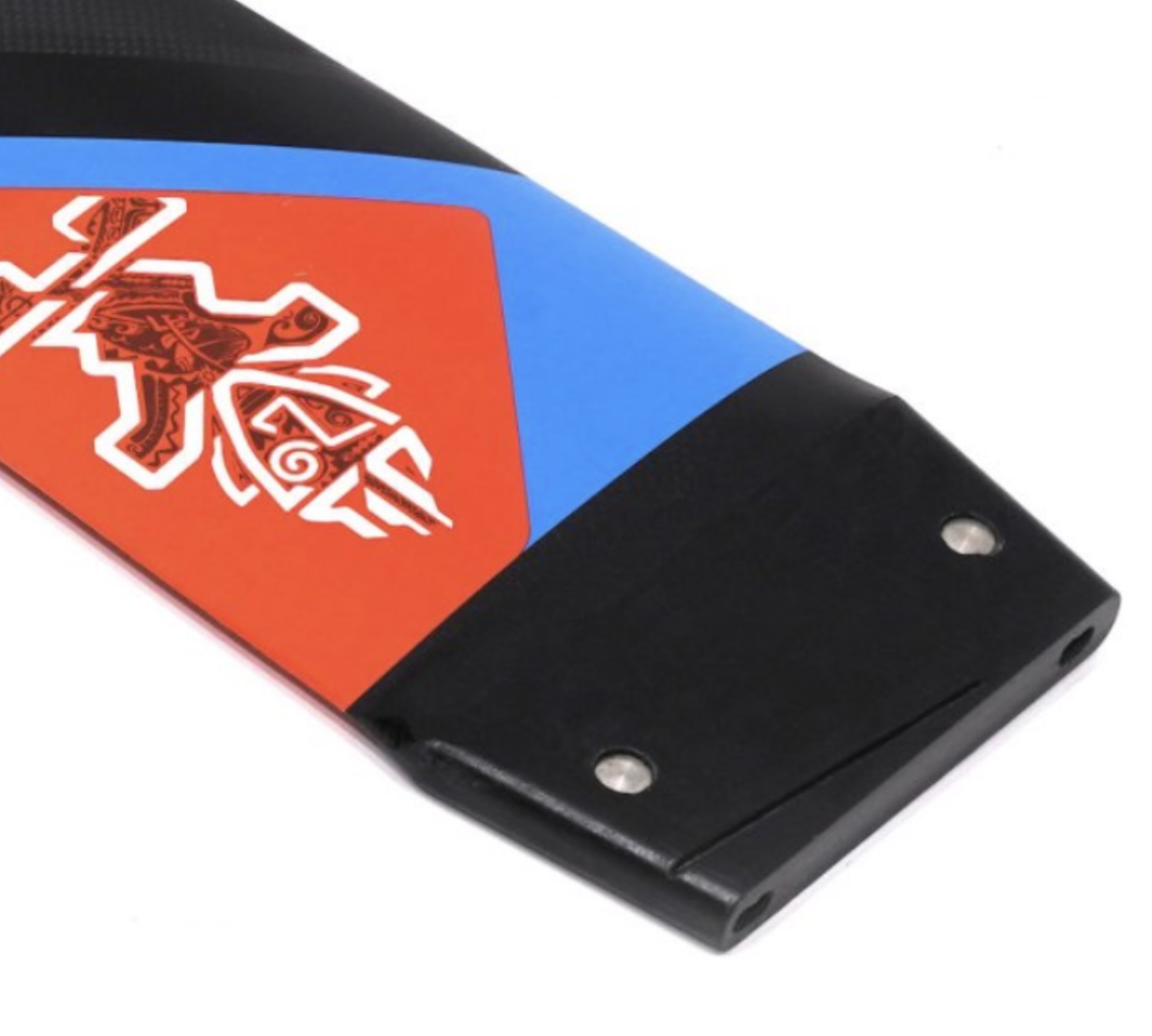

Das ist das, was ich gemeint habe mit "vorgestanzt"

Ich hoffe, man kann es auf dem Bild gut erkennen; ich habe leider kein besseres gefunden!

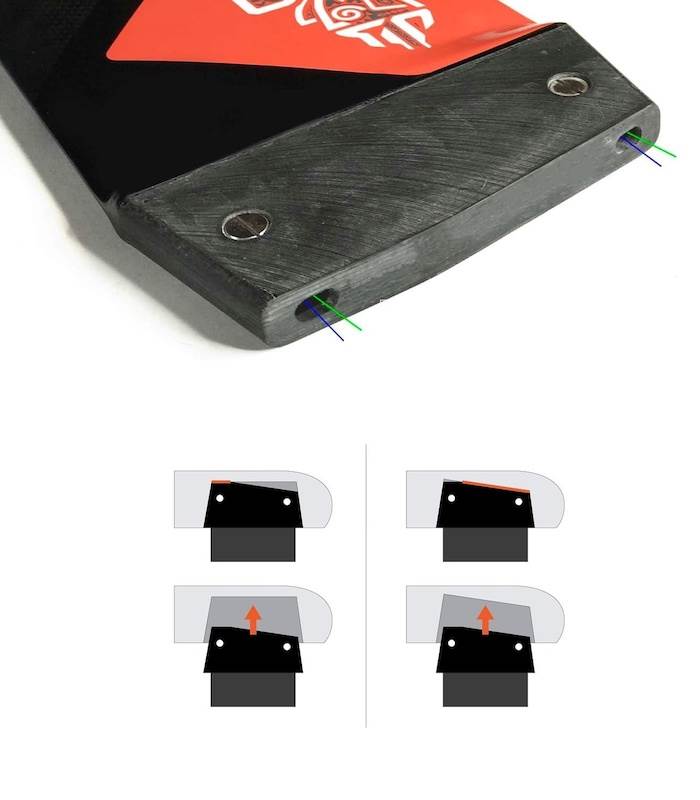

Gut gedacht, leider wäre das zu einfach.

Siehe Bild.

Zitat von P-W-S

Gut gedacht, leider wäre das zu einfach.

Siehe Bild.

aaa, Schade; aber wenn man den "Keil" nachproduzieren könnte... die Verbreiterung der Schraubenlöcher, damit die Schraube im richtigen Winkel eingeschraubt werden kann, sollte dann relativ leicht möglich sein, oder denke ich falsch? Kommt mit Sicherheit auch darauf an, aus welchem Material der Keil gefertigt wurde!
