Bugschaden an Tabou Manta 2012

Moin, ich will hier mal die Worte von to... aus dem blauen Forum verwenden: "Man bekommt bei Cobra das, was man bestellt!" Soll heißen, dass man dort in der Produktion natürlich auch verschiedene Boardkonstruktionen bestellen kann. Dieses wurde mir auch einmal von Klaus Jocham und Elmar Edelmann (ehemals Hifly - Surfline Munich - hejfly) ausgiebig so erklärt. Wenn man dann noch als kleine Marke wie die genannte bei Cobra aufwändige Bug-, Deck- und Railverstärkungen engebaut haben möchten, kann man einen marktüblichen Preis nicht mehr halten und muss den großen Marken mit großen Abnahmemengen den Vortritt lassen und am Ende das Feld räumen!

Zurück zum Schaden am Tabou Manta: das einige Marken speziell bei Slalomboards oder LTD-Bauweisen oftmals zu gunsten des Gewichts an Material sparen ist ein offenes Geheimnis. Gerade bei Tabou, Starboard, JP, Fanaftic/Duotone usw. erschrickt man oft, wenn man einmal in ein defektes Board schaut (Kaktus kann da wohl ein Lied von singen...). Ich hatte mir mal kurzzeitig für 50,- € ein Tabou Manta 135 gekauft, welches im Standbereich komplett weich getreten aber dicht war. Aber auch das hört man ja von den genannten Marken immer wieder. Somit erschrickt mich die Schilderung von David 1234 ehrlich gesagt überhaupt nicht.

Daher steigen viele Surfer mittlerweile auf Custom Made Boards oder z.B: Future Fly, FMX und andere nicht bei Cobra produzierte Boards um. Interessant sind dabei auf jeden Fall die Konstruktionsmerkmale von WeOne - Boards, welche diese ja auf der Homepage ausgiebig beschreiben und offen darüber sprechen, dass sie gerne ein etwas höheres Gewicht zugunsten der Haltbarkeit in Kauf nehmen.

Ich würde das Loch erst einmal mit angedicktem Harz auffüllen,) normalerweise aufschneiden und das Sandwich wieder herstellen)

Aushärten lassen und dann mit Glas oder Carbon Laminieren.

Zitat von David1234

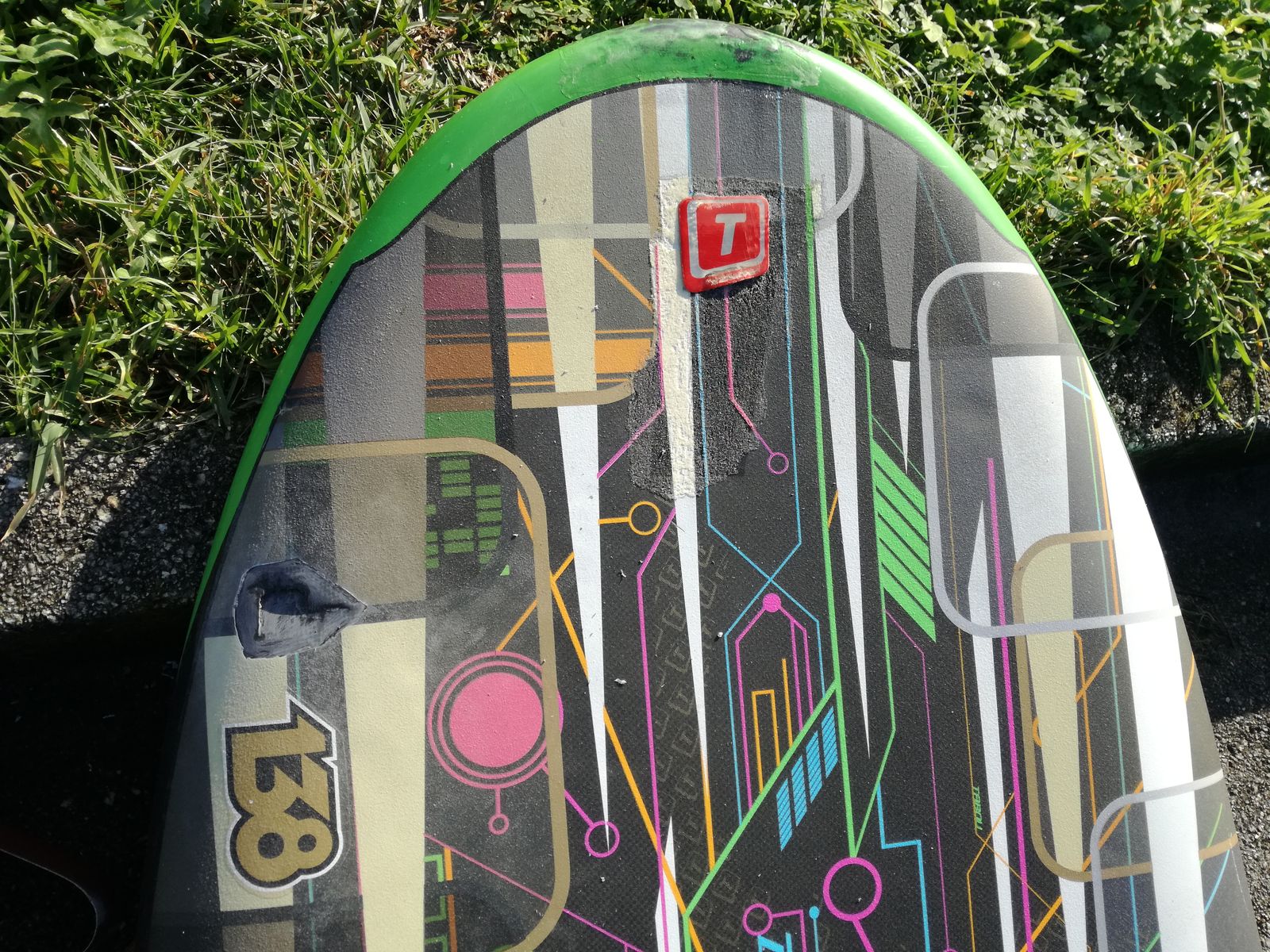

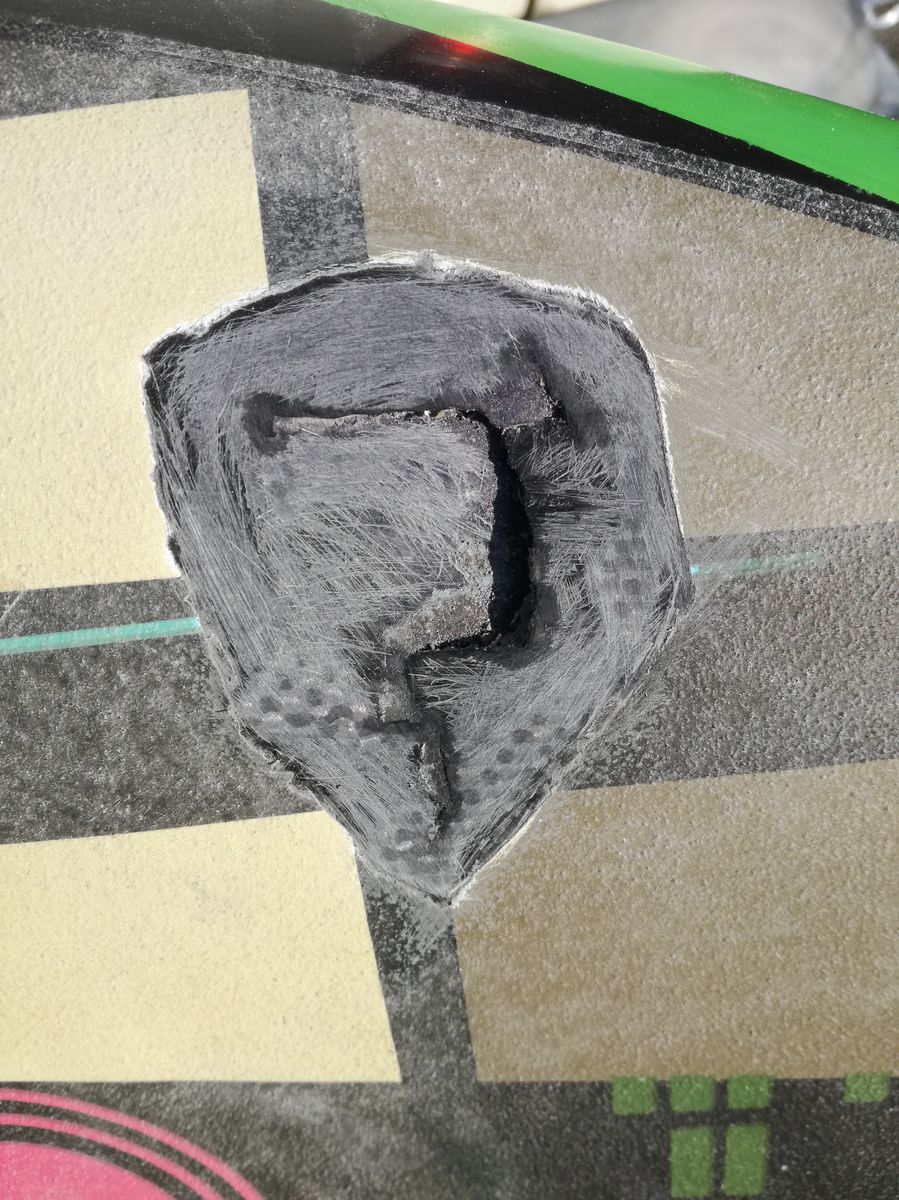

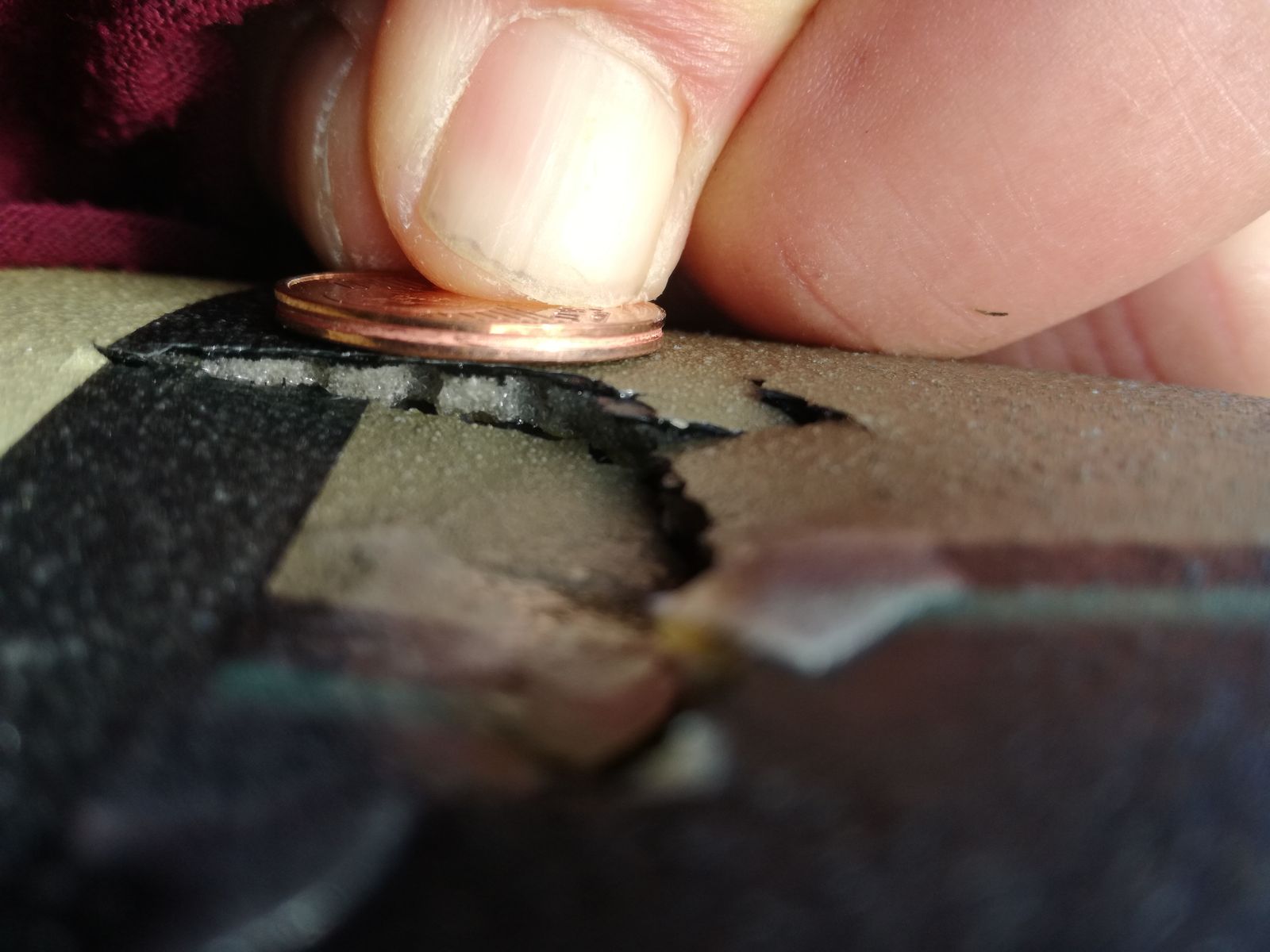

Das ist jetzt schon aufgeraut mit 120er Schleifpapier, vorher war das glatt und schwarz.

irgendwie sieht das aber schon feucht aus direkt neben dem riss

täuscht das bild?

Zitat von David1234

Das täuscht, das ist Schatten... Board lag heute noch ausgiebig in der Sonne, beim Schleifen sind auch ein paar Krümel vom Kern mit rausgegangen, das war auch trocken.

Bzw das sind die dunklen Stellen direkt am Riss wo ich mit dem Schleifpapier nicht gut hingekommen bin und wo entsprechend nicht geschliffen ist.

dann schleif bis zum riss oder schneide das vorsichtig mit einem scharfen cuttermesser weg
etwas schräg schneiden so dass sich ein kleines V ergibt

Zitat von David1234

Genau das ist der Plan... die Frage wäre wegen der letzten Schicht Glasfasermatte auf dem Deck, ob die besser großzügig über den noch lackierten Bereich drübergeht oder sich auf den Bereich beschränkt wo der Lack ab ist... und da ggf. der Bereich ohne Lack noch größer gemacht werden sollte. Danke!

auf unangeschliffenem lack eird es nicht haften - aber du kannst drüberlaminieren und wenn das laminat fast hart ist mit dem cuttermesser schön schneiden

Auf dem Deck ist ein Aufkleber mit dem Dekor.

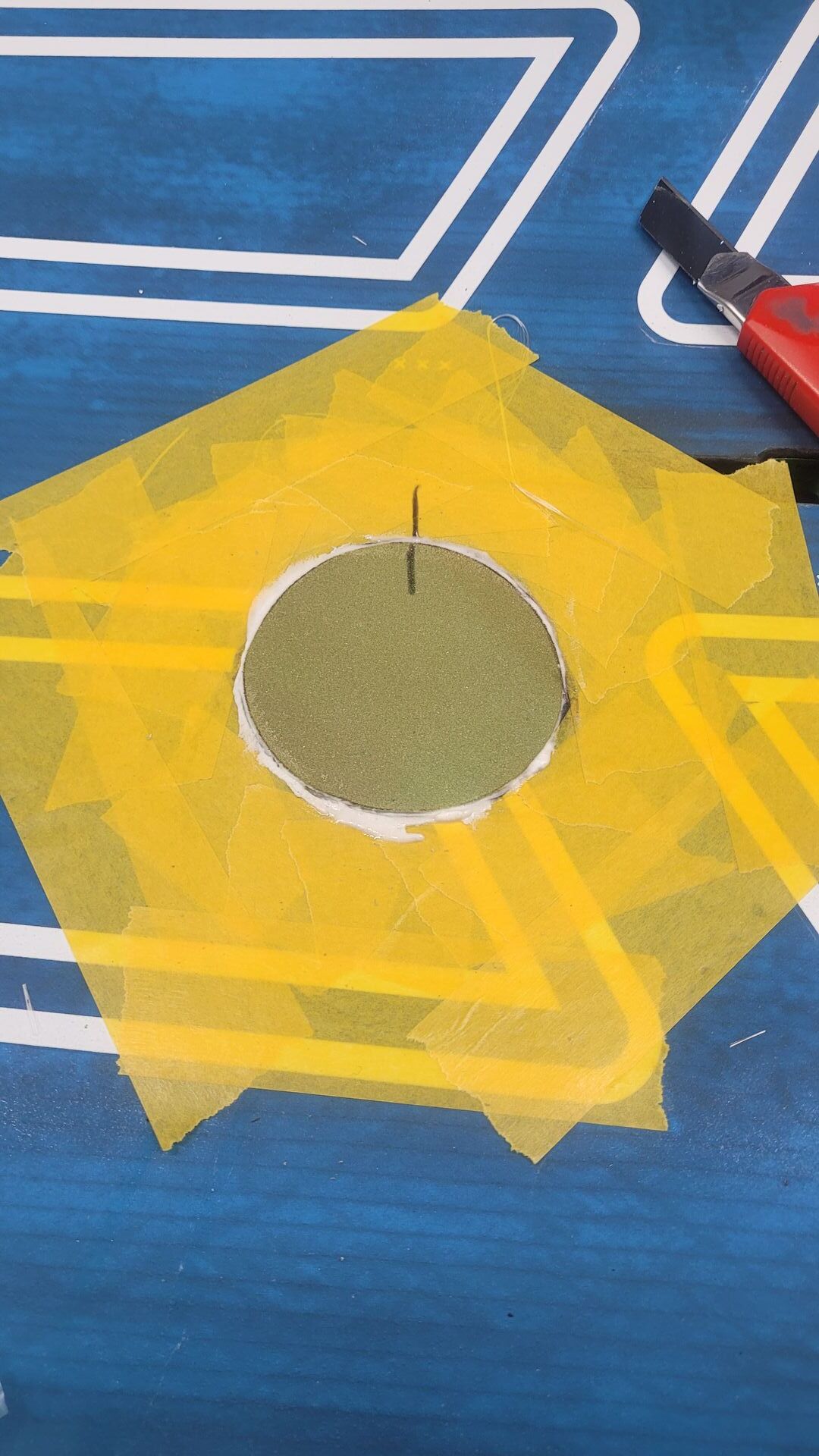

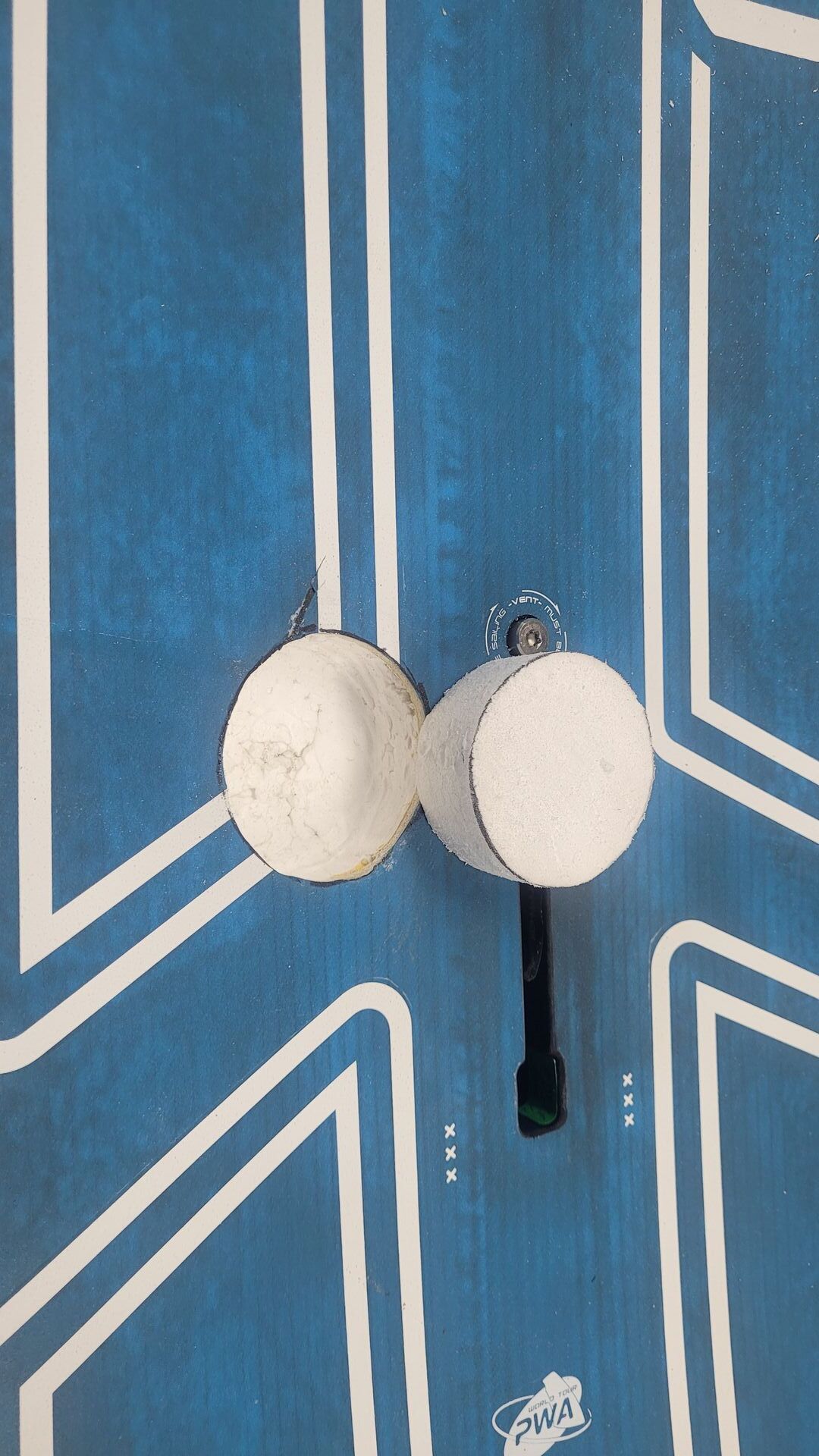

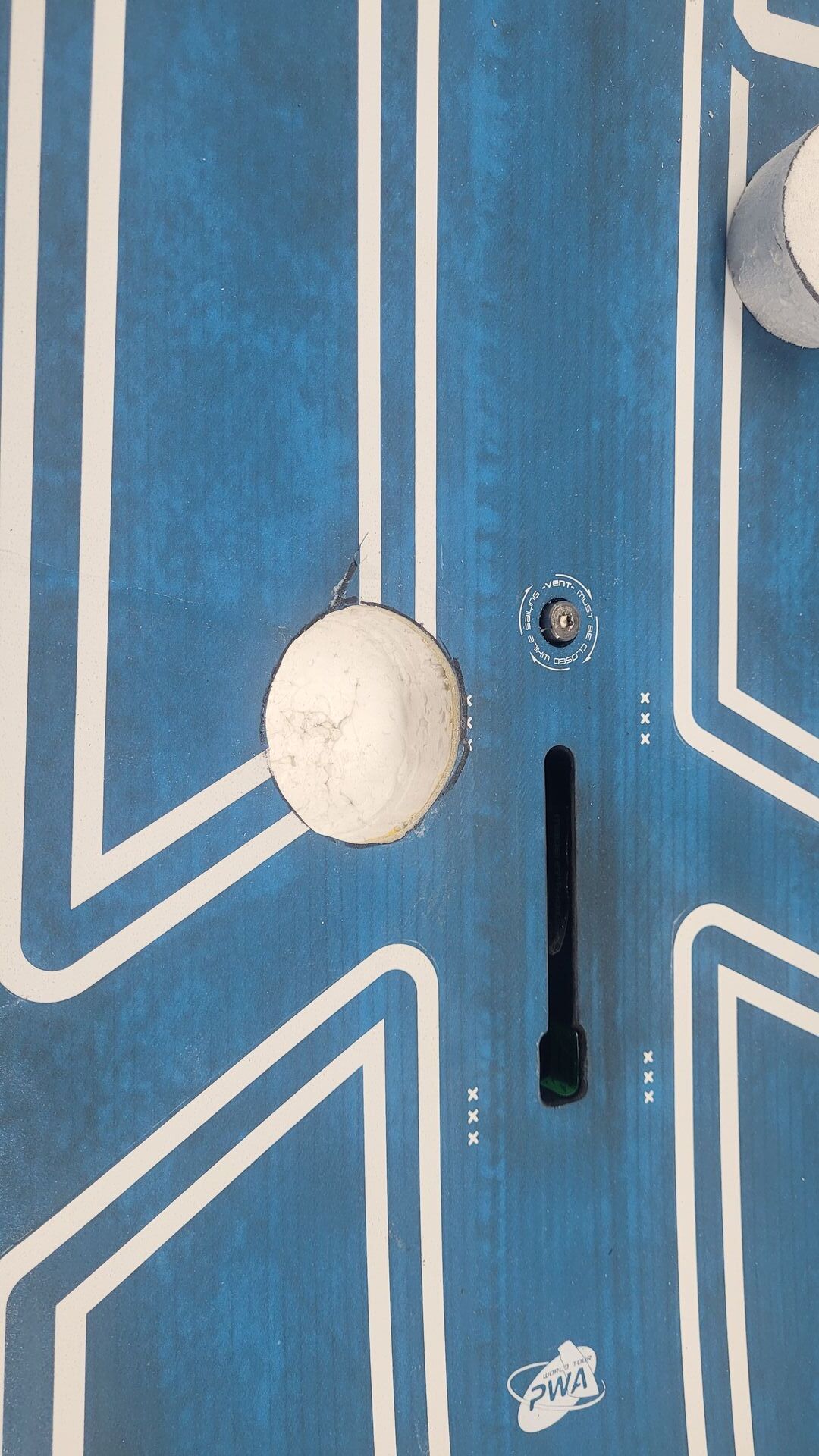

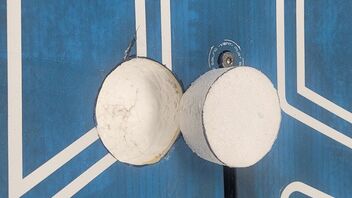

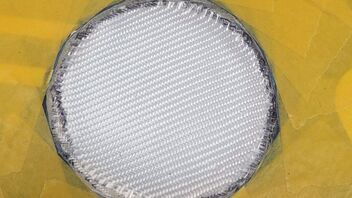

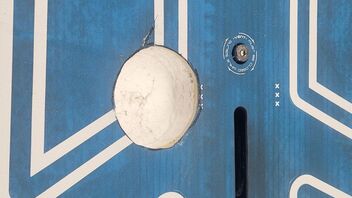

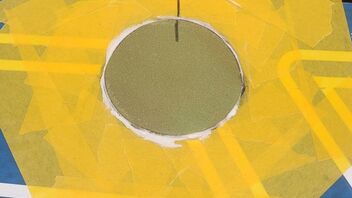

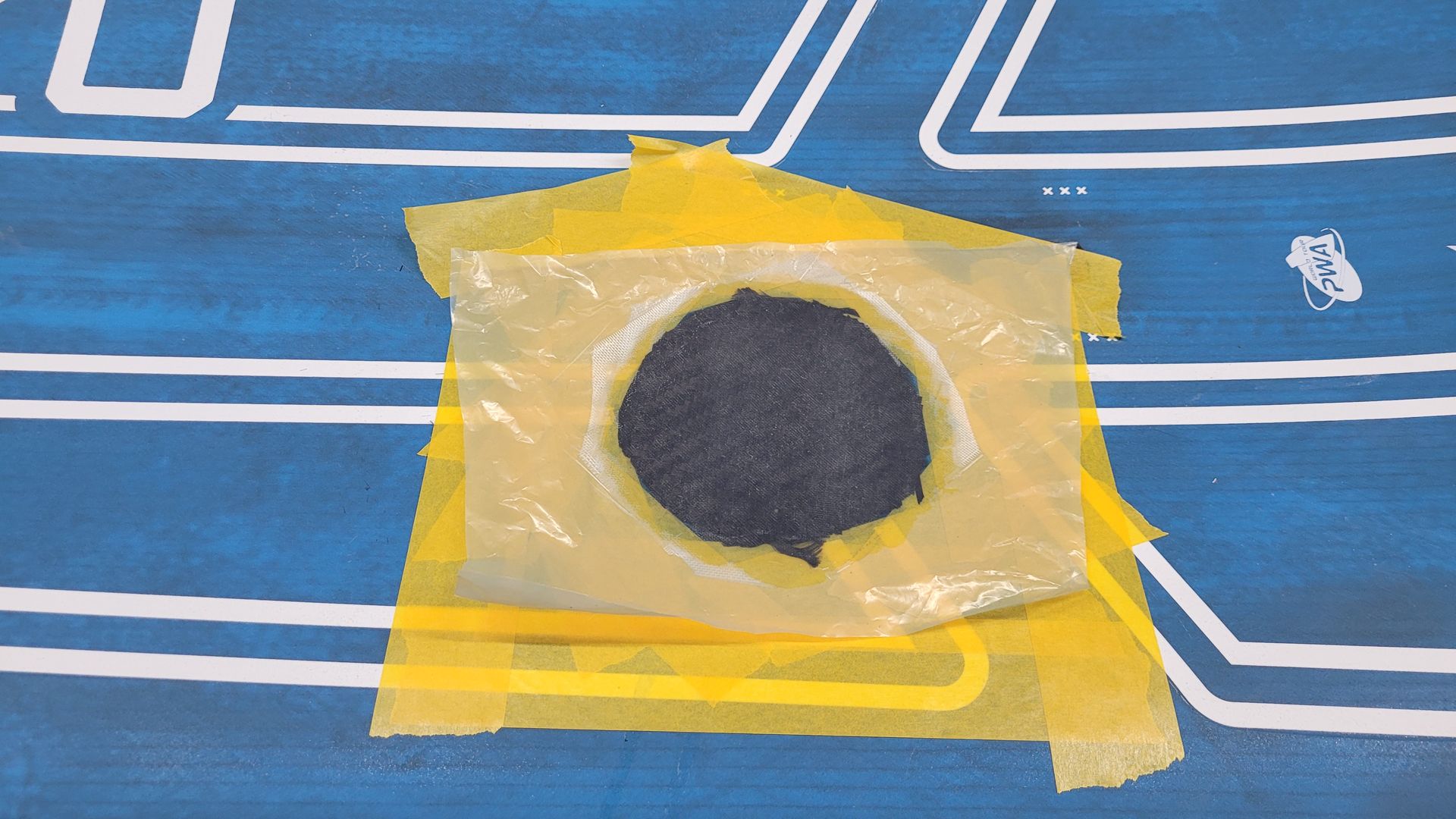

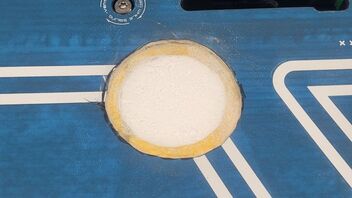

Den würde ich erst mal schön rund ausschneiden und entfernen. Die losen und eingebrochenen Zeile würde ich entfernen. Dann entweder eine Plombe sus Styrodur oder Styropor einsetzen, oder mit hefülltem Harz auffüllen. Dann alles schön verschleifen. Dann den Beteich wo kein Laminat hin soll sauber abkleben. Dann kann man über das Klebeband laminieren. Dann kann man das Klebeband leicht anheben und mit dem Cutter an der Klebebandkante entlang schneiden. Der Rest ist dann Kosmetik. Nicht vergessen, zum sauber abkleben muss man den Standlack entfernen oder zumindest entschärfen. Aber Vorsicht, sonst reißt man den Aufkleber weiter kaputt.

Das ganze Dekor ist ein aufkleber

Das ganze Dekor mit dem Standlack ist ein Aufkleber

Der muss im Beteich der Schadstelle weh. Darauf hält nun mal nix. Auf dem Foto, wo man die schwarze glänzende Stelle sieht, kann man das gut erkennen.

Genau so.

Es wird wahrscheinlich später an der Kante zum Aufkleber wieder kleine Risse geben. Wenn man das rund schneidet gibt es weniger Spannungen

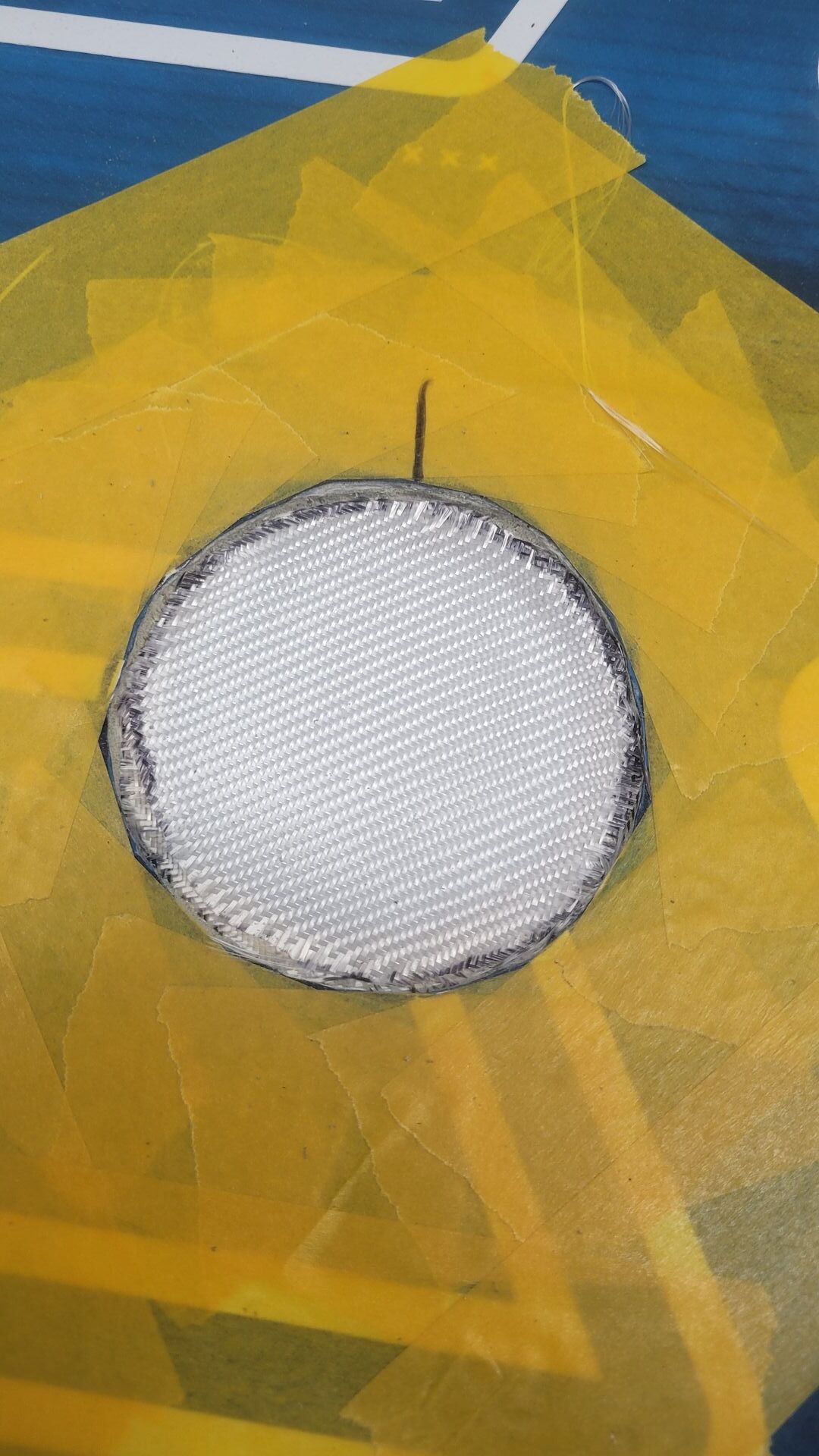

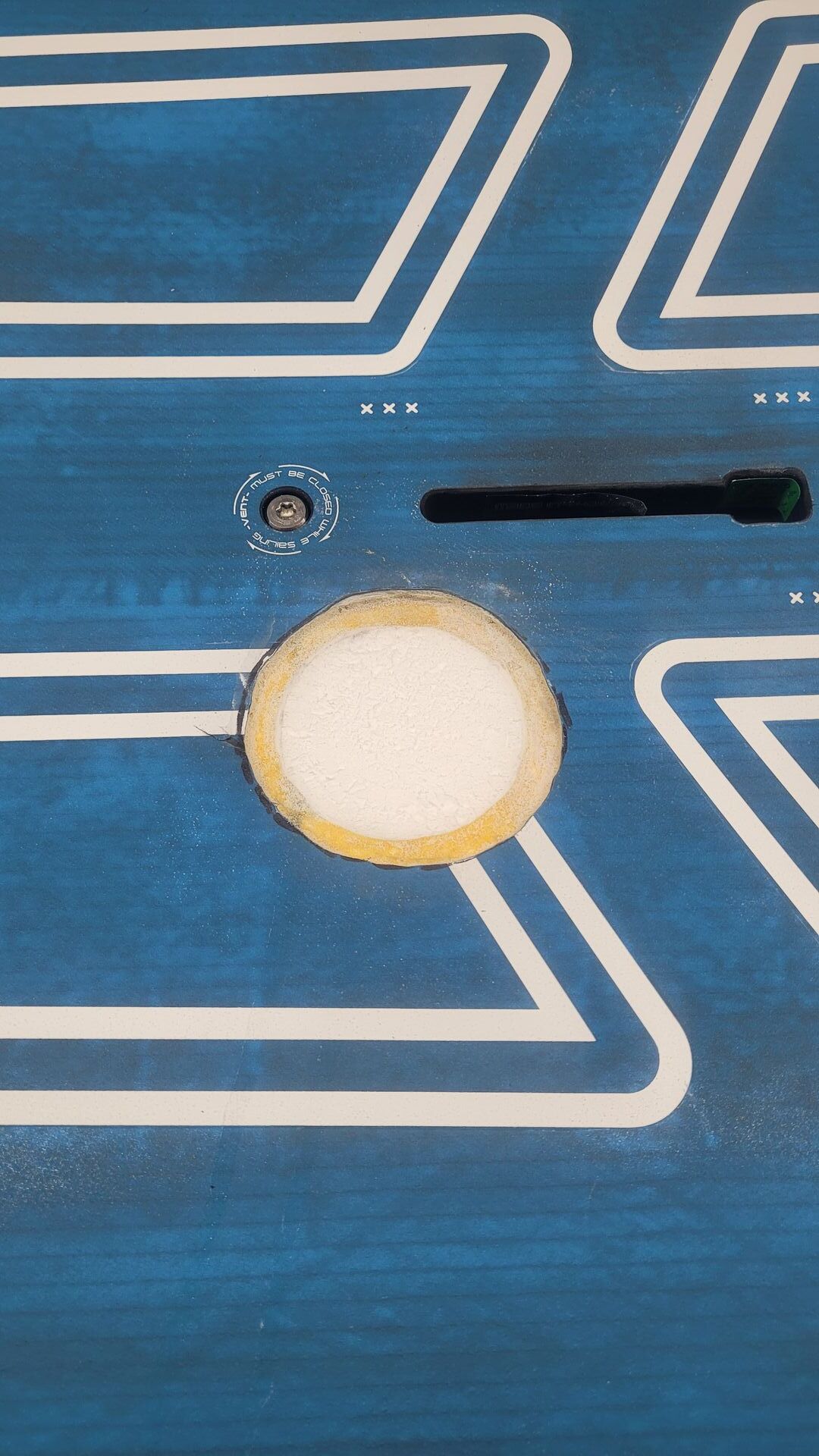

So hätte ich das gemacht

Deswegen ist vernünftig anschleeifen und auch entstauben sehr wichtig. Wenn es nicht richtig haften kann, wird es auch nicht dicht.

Zitat von David1234

Im Vergleich dazu ist der Deckaufbau bei meinem Tabou Manta - meiner Einschätzung nach - deutlich sensibler. Im Bugbereich wo ich mir das Board mit dem Trapezhaken beschädigt habe ist die komplette Laminatschicht über dem Kern deutlich dünner als 1 mm - ich glaube schon, dass die anderen Boards die ich bisher hatte im Deckbereich deutlich stabiler waren und sind.

Slalomboards sind natürlich schon empfindlicher. Aber mit dem Trapezhaken voran aufs Deck zu stürzen ist für jedes (Sandwich-) Board gefährlich. Jedenfalls ist der auf dem Foto sichtbare Schaum nicht der vom "Kern", sondern der des Sandwichs. Darunter kommt also nochmal eine ähnlich starke (oder dünne) Lage Gewebe. Trotz wenig Material (und dadurch geringem Gewicht) hohe Steifigkeit - das ist das Ziel.

Viel Erfolg bei der Reparatur! Wenn Du es so machst, wie von den Vorrednern geschildert, wird das auch klappen.

Bist du sicher, dass da kein Sandwich ist?

Für mich sieht das so aus, als wäre da 3mm Sandwich und nicht schon der Kern unter dem Deckslaminat?

Ich finde auch deine "schwarze Kuhle" komisch, oder ist da noch nichts entfernt?

Grüße
