Phantom Infinite, Wasser im Board, noch zu retten?

das Phantom. Hat er hier doch schon öfters gesagt, das er auch repariert. Du könntest ja den Phantom mitnehmen wenn du den WeOne abholst. Dann haben sie alle Zeit der Welt für die Reparatur.

Zitat von Shorty

hoffentlich hast dann mehr Glück mit dem Board... drück die Daumen.

Unser Reklaquote bei allen 2026er Produkten ist auf unter 1,5% geschrumpft. Darüber sind wir jetzt wirklich stolz!

Zitat von Alter Schwede

das Phantom. Hat er hier doch schon öfters gesagt, das er auch repariert. Du könntest ja den Phantom mitnehmen wenn du den WeOne abholst. Dann haben sie alle Zeit der Welt für die Reparatur.

Ja, ich kann mich gerne deinem Phantom annehmen, wenn du willst. Aber eines ist gewiss.... Es ist unmöglich das ganze Wasser aus einem Board zu bekommen. Da habe ich schon sehr viel versucht. Es waren auch alle hier zuvor gennanten Ratschläge dabei. Bei meinen abschließenden Kontrollen, bei Boards, die wirklichkeit zu "kübeln" waren, habe ich diese dann geöffnet, um zu kontrollieren, wie das Trocknungsergebnis ausgefallen ist. Das Ergebnis ist, dass egal welche Methode versucht wurde, im Schaum und PVC Sandwich immer noch Restfeuchtigkeit vorhanden war. Es wäre jetzt nicht so, dass das Board deswegen komplett unbrauchbar wird, aber diese Restfeuchtigkeit arbeitet halt auch über die Zeit am Material und den Verbindungen zwischen den unterschiedlichen Lagen. Kurz gesagt, ist die Lebensdauer dann wesentlich verkürzt.

Das Problem mit undichten Plugs kenne ich sehr gut. Ein großer Risikofaktor ist, wenn über die Plugs Biax carbon oder Biax Glas laminiert wird. Wenn dieses Material nicht zu 100% mit Harz getränkt ist, verursacht dies eine Kapilarwirkung und saugt über die Carbon- / Glasstränge Wasser in das PVC und den Schaum. Ein Biaxcarbon wirklich über alle Carbonfäden mit Harz zu umhüllen ist im laminierverfahren, wie es bei Windsurfboards passiert, eigentlich unmöglich. Dazu wäre ein Vakuum - Infusionsverfahren notwendig, was aus verschiedenen anderen Gründen bei den Boards noch nicht anwendbar ist, bzw. viel zu teuer wäre. Auch wir hatten das Problem in den vergangenen Jahren, weshalb wir hier die Construction vollkommen änderten und damit keine Problme mehr haben.

LG Scharli

im trockner vom parkettwerk werden die knochentrocken

macht zwar wirtschaftlich wenig sinn wenn man alles bezahlen muss, aber geht

und auch bei den anderen trocknungsverfahren muss man geduld aufbringen - ich sag mal 4 bis 6 wochen

ein frisch gedämpfter kern in vergleichbarer dicke braucht auch ca 3 monate zum durchtrocknen

Zitat von c-bra

im trockner vom parkettwerk werden die knochentrocken

macht zwar wirtschaftlich wenig sinn wenn man alles bezahlen muss, aber geht

und auch bei den anderen trocknungsverfahren muss man geduld aufbringen - ich sag mal 4 bis 6 wochen

ein frisch gedämpfter kern in vergleichbarer dicke braucht auch ca 3 monate zum durchtrocknen

Alles anzeigen

Das kann ich mir nur vorstellen, wenn man das Board großflächig öffnet! Wie soll das Wasser aus den Poren des Schaumes und des PVC raus kommen. Selbst wenn man mit Vakuum warme luft durch saugt, oder mit leichtem Überdruck über sogar mehrere Öffnungen warme und trockene Luft durch bläst, ist dies nicht möglich, da ein physikalisches Grundgesetzt besagt, dass Luft immer den Weg des geringsten Widerstandes geht. Somit werden nur einzelne kleine Bereiche von der Luft durchströmt und niemals der gesamte Kern oder Laminat. Aber ich lasse mich gerne eines besseren belehren, wenn mir das jemand beweist!

Zitat von cad184

scharli_g

Danke für das Angebot, habe gerade mit Paul telefoniert, weil ich meinen Foil Race heute am späten Nachmittag abhole.

Vielleicht nehme ich den Phantom gleich mit, ihr schaut einmal was die Reparatur kosten würde und wenn es sich wirtschaftlich nicht auszahlt, kann man das Board immer noch wegwerfen. Ist halt ungewiss wie lange das Board dann hält, verkaufen kann und möchte ich es so auch nicht, falls überhaupt jemand so ein Board kaufen würde...

Perfekt! Nimm ihm das Board bitte gleich mit, falls möglich. Ich gebe mein bestes, um es möglichst in das Ausgangsgewicht zu bringen. Das braucht aber Zeit, und je mehr, umso besser. Die Kosten sind absolut überschaubar. Der Trocknungsvorgang ist im Grunde ein Eigenprozess, und die Plugs dicht zu bekommen, sollte nach meiner Einschätzung keine schwierige Aufgabe sein.

LG Scharli

WE are ONE

@scharli

Ich werde und will dir garnix beweisen

Aber holz ordentlich zu trocknen ist eine ander nummer als styro

Und eps ist bekanntermassen sehr offen

Und im Trockner stromt auch nix, jedenfalls nicht im sinne von saugen oder blasen

Zitat von c-bra

@scharli

Ich werde und will dir garnix beweisen

Aber holz ordentlich zu trocknen ist eine ander nummer als styro

Und eps ist bekanntermassen sehr offen

Und im Trockner stromt auch nix, jedenfalls nicht im sinne von saugen oder blasen

Alles anzeigen

Ja, grundsätzlich richtig, aber die Holzplanken sind auch nicht mit dichtem Laminat umhüllt und nur an zwei kleinen Löchern offen. Mal sehen wie das funktionierne würde.

Wenn du meinen Post liest, habe ich doch geschrieben, das das nur funktionieren kann, wenn man das Board großflächig (also das Laminat) öffnen würde. Nur würde das keiner machen....

LG Scharli!

WE are ONE

Wenn du meinen gelesen hättest wäre erkennbar dass ich das bereits gemacht habe

Zitat von c-bra

Wenn du meinen gelesen hättest wäre erkennbar dass ich das bereits gemacht habe

Frage: Und wie konntest du dann feststellen, dass der Kern so "knochtrocken" ist? Hast du das Laminat entfernt (Board großflächig geöffnet)?

Bei mir steht das Gewicht immer auf dem Board. Damit kann man gut rechnen

Scharli... Du machst das beruflich

Ich ebenfalls

Dieses Forum is definitiv der falsche platz für gewerbliche diskussionen oder beratungen

Ich werde versuchen deine Beiträge nicht mehr zu kommentieren, auch wenn es tlw. Schwer fällt

cad184 ich habe mir nun den Phantom genauer angesehen, wo das Problem liegt. Das Problem ist, dass in den Fußschlaufenplugs bei fast allen Bohrungen ziemlich viel Restmaterial (Kunststoff und Harz) von den Arbeitsprozessen ist. Darum sind die meisten Plugs für die Schrauben nicht tief genug. Wenn man die Schrauben dann rein dreht, wird dadurch der Boden des Fußschlaufenplugs durchgestoßen, weshalb das Plug dann nicht mehr dicht ist, und dadurch Wasser in das Board eindringt.

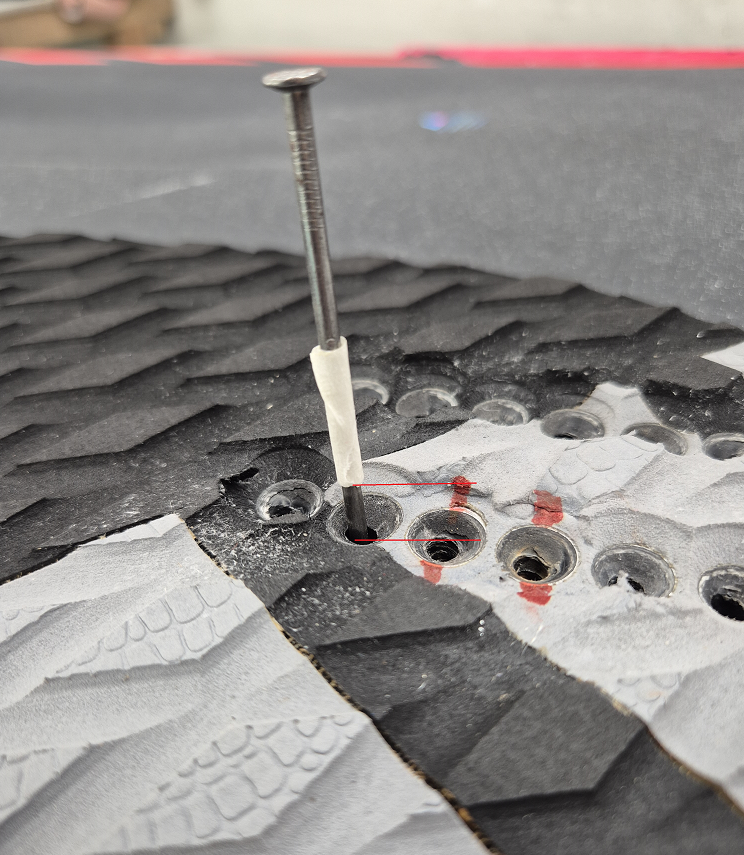

Hier eine Plugbohrung mit normaler Tiefe (so wie es sein soll)

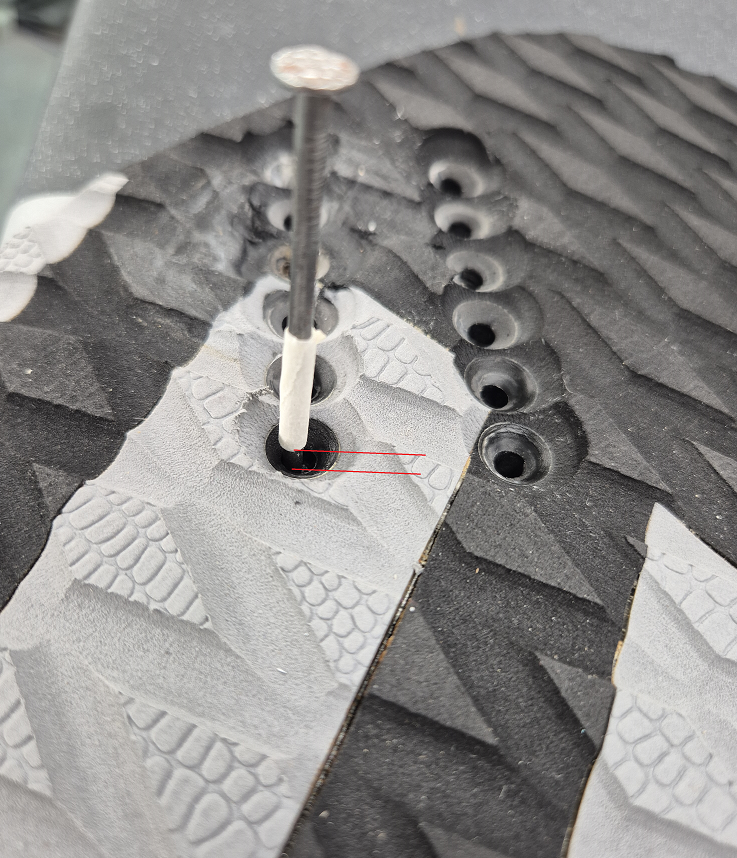

Und hier eine Plugbohrung mit zu geringer Tiefe, wodurch dann der Plugboden von der Schraube durchgestoßen wird.

BTW, ich hatte diesen Fall auch schon einmal vor Jahren an einem gebrauchten Board, sehr heimtückisch. Seitdem messe ich immer die Tiefe mit einem Nagel penibel nach. Ich denke, bei dünnen Pads, wie an SL Boards ist die Gefahr am größten.

Ich habe zur Sicherheit einfach anstelle der Originalschrauben einen Satz kürzere Schrauben mit gleichem Durchmesser genommen...
